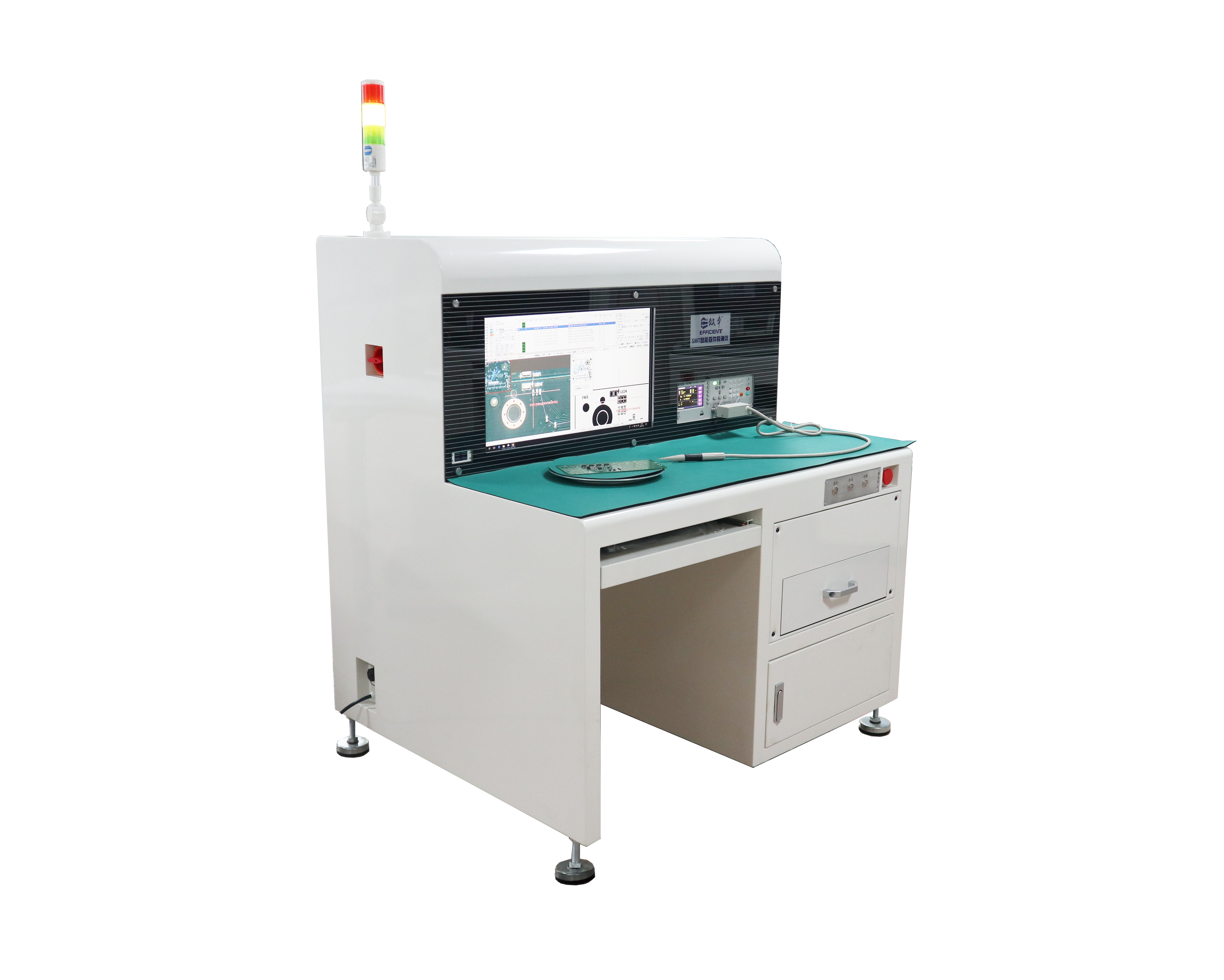

SMT智能首件檢測儀E680
產品介紹
產品功能
技術參數
產品優勢
設計理念
產品界面說明書
售后配置安裝
操作步驟（測試流程）
合作客戶
常見問題
與傳統首檢方式對比
宣傳畫冊下載
E680是國內專業的一款SMT首件檢測設備。E680是對傳統首件檢測方式的全新變革，它可以大幅提升首件檢測效率，防止檢測過程發生錯漏，實現檢測過程可追溯，同時節省人力，降低首件檢測成本。（→效率SMT首件檢測儀官網）
產品優點:
1.節省人員：由2人檢測改為1人檢測。
2.提高效率：首件檢測提速2倍以上，測試過程無需切換量程，無需人工對比測量值。
3.可追溯性：自動生成首件檢測報告，并可還原檢測場景。
4.更加準確：使用高精度LCR測試儀代替萬用表。
5.糾錯功能：BOM自檢，BOM與坐標數據雙向?qū)Ρ?快速糾錯。
6.光學檢測：有絲印和方向元件，系統自動進行光學對比檢測，無需人工參與。
功能亮點:
1.可使用設備自帶掃描設備獲取PCBA高清圖形
2.元件檢測順序可由軟件自動跳轉也可以人工控制
3.可按元件類別檢測或指定某規格元件進行檢測
4.檢測時自動判定PASS和FAIL并有聲光報警提示
5.可導入站位表，按站位進行檢測
6.標準圖(或位置圖)與PCBA實例圖同步放大顯示，徹底拋棄紙質位置圖
7.檢測數、漏測數、PASS數、FAIL數等統計信息實時顯示，杜絕漏測現象發生
8.更加便捷的人工判定及不良原因記錄方式
9.更加方便的元件查找、定位方式
10.更加快速的圖像定位、旋轉、放大、縮小
11.提供中英文報表格式
12.快速導入BOM及XYData
13.BOM自檢及XYData與BOM的雙向?qū)Ρ炔檎义e(cuò)漏
14.支持雙面坐標同時導入，AB面分開檢測
15.更靈活的參數定義方式，支持來料加工企業多樣式的BOM
16.支持用戶權限定義，防止誤操作
17.系統使用SQL數據存儲模式，支持多機互聯和離線編程
技術參數
|
序號 |
項目 |
詳細參數 |
|
1 |
檢測的電路板 |
SMT爐前電路板(錫膏板、膠紙板、紅膠板)。 |
|
2 |
檢測方法 |
空貼位置目視檢查。 電阻、電容、電感類使用LCR電橋測量。 其它如IC、三極管等自動進行絲印對比(與AOI相同)。 平均檢測速度3秒/元件，視操作者熟練程度，錫膏板稍慢。 |
|
3 |
掃描儀 |
專業高清線性CCD掃描儀。 清晰度600DP1~2400DPI。 平均掃描速度30秒/PCS，視PCBA大小不同。 |
|
4 |
光源 |
高亮LED光源(白光) |
|
5 |
LCR電橋 |
測試頻率：20Hz～300KHz 基本精度：0.05% 測試軟件自動控制選擇測量檔位及參數 |
|
6 |
編程模式 |
快速導入BOM表及XY坐標，并與掃描圖形匹配。 自動從物料描述提取元件規格信息。 支持雙面坐標導入，選一面進行檢測。 自動識別和標記空貼位置。 |
|
7 |
檢測覆蓋類型 |
數據類：BOM用量錯、位置重復、XY坐標漏定義、多定義 電路板：多貼、缺件、錯件、反向、側翻、偏移、旋轉等 |
|
8 |
SPC制程管控 |
全程記錄測試數據，可輸出PDF等格式報表 可在后期還原測試場景，提供追溯依據 |
|
9 |
服務器模式 |
采用中心數據庫，可將多臺FAI數據集中統一管理 |
|
10 |
檢查結果顯示 |
23英寸液晶顯示器，OK/NG聲光提示。 |
|
11 |
PCB尺寸范圍 |
最大420mm x 300mm，定制機600mm x 420mm |
|
12 |
PCB上下凈高 |
PCB上面：30mm PCB下面：50mm |
|
13 |
電源 |
AC220V 50/60Hz 小于1.5KVA |
|
14 |
設備重量 |
約200KG |
|
15 |
外形尺寸 |
1030mm x850mmx1150mm(W*D*H) |
|
16 |
環境溫度 |
10～35℃ |
|
17 |
環境濕度 |
35～80%（無結露） |
|
18 |
設備安規 |
符合CE安全標準 |
售后服務
| 1 | 免費維護、服務 | 設備自驗收后一年保修，終身維護。 客戶服務部24小時響應客戶訴求， 一般問題遠程解決，遠程無法解決的， 正常情況下12小時內到達現場。 如屬于配件問題需要更換，48小時內 解決問題以確保生產檢測！ | 1年 |
| 2 | 免費培訓 | 免費培訓2人，培訓合格發放證書 | 5天 |
| 3 | 軟件升級 | 軟件終身免費升級 | 終身 |
